Equilibar 저압용 압력조절기

수동조작식 또는 전자제어식. 저유동률 및 고유동률 제품 구비

Equilibar는 저압 및 극미압 시스템제어 분야를 전문적으로 다루고 있으며, 100mBar 이하 범위 작업을 위한 특수 제품과 기술들을 제공하고 있습니다. 더 자세한 정보를 영문으로 확인하시려면 해당 링크를 클릭해주세요.

저압력 초고유동률용 HV 역압력조절기

HV 제품들은 1bar 이하의 저압에서 고유동률을 제어하도록 최적화되어 있습니다. 전형적으로는 대형 탱크 안에서 기체 압력을 100mBar로 유지하는 것과 같은 작업에 사용됩니다.

낮 시간 동안 탱크의 온도가 상승하거나 탱크 내에 액체가 추가로 유입되어 발생한 초과 기체 압력은 반드시 배출되어야 합니다. HV 제품들은 스테인레스 스틸 304L 합금 또는 스테인레스 스틸 316L 합금 재질로 구비되어 있습니다. 다이어프램 옵션으로는 사불화에틸렌 (PTFE 테플론), 초고분자량 폴리에틸렌 (UHMW 폴리에틸렌), 폴리에텔에텔 케톤 (PEEK), 바이톤, 부나-N, 에틸렌프로틴계 이종화합 단량체 (EPDM)가 있습니다.

HV는 수동파일럿조절기 또는 원격 전자압력조절기로 조정 가능합니다.

극미압용 압력조절기 – LPR2

최저 단위 설정 가능!
력감쇠기는 압력을 0.75-70mBar (60-2000파스칼) 범위 내로 조절합니다. LPR2는 유동률이 낮거나 0일 때 사용하며, 공기나 불활성 기체에만 적용됩니다.

유량이 낮거나 유량이 없는 환경에 맞게 설계된 LPR2는 실험실 테스트에도 이상적입니다. LPR2는 교정기나 품질 관리 장비 테스트 시 설정치를 확인하는 데도 사용됩니다. LPR2는 또한 설정치 압력을 Equilibar 역압력조절기의 돔으로 전송하는 데도 사용됩니다.

고유량 저압력용 압력조절기

고유량 저압력용 압력조절기

M4100는 저압 환경에서 사용하는 고유량 압력조절기입니다.



고유동률에서 초고정밀 측정

Equilibar 모델 41 압력조절기들의 최대 범위는 저압 0-35mBar이고 고압 0-350mBar입니다. ½” 또는 ¾” NPT (DN15 또는 DN20 크기)는 분당 최대 680리터의 유동률을 허용합니다. 압력제어는 멀티턴 손잡이를 통해 수동으로 조절됩니다.

Equilibar 저압용 압력조절기 모델 41은 공기 및 불활성 기체에 적용하도록 설계되었습니다.



극미압 전자조절기

Equilibar는 전자압력조절기에서 사용할 수 있는 최저 압력 범위를 제공합니다. Q 시리즈는 최저 0-22mBar (2500파스칼)에 이르는 정교한 압력 범위를 제공하고 있습니다.

QPV 전자압력조절기는 정교한 비례 솔레노이드 밸브 기능을 갖춘 새로운 아날로그 밸브 기술을 탑재하고 있습니다. QPV는 이력현상 또는 불감대 없이 매우 정밀하게 압력을 조절하는 데 사용됩니다.

Q 시리즈 전자조절기는 전자 명령 신호를 통해 압력을 조절합니다. 내부압력 변환기는 실제 압력 결과를 측정하는 데 사용됩니다. 입력된 희망 값과 실제 압력 사이의 오차를 줄이기 위해 Q 조절기는 필요한 만큼 기체를 더하거나 뺄 수 있도록 솔레노이드 밸브에 동력을 공급합니다. 입력 가능한 명령 신호에는 0-10VDC, 4-20mA, RS232/RS485 및 이더넷 IP 시리얼 숫자가 포함됩니다.

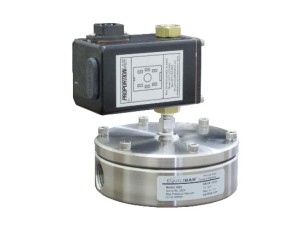

극미압 역압력조절기

Equilibar의 독창적인 역압력조절기 설계는 최상의 민감도와 정밀도를 자랑하며, 작업 압력을 60파스칼 (1mBar)까지 감소시킵니다. 민감도는 0.1mBar 이상 가능합니다.

LPR2 극미압용 조절기는 기준설정신호 입력이 가능합니다. 사진은 Q 시리즈 저압용 전자조절기가 GS 시리즈 역압력조절기에 기준설정신호를 전송하는 모습입니다.

Equilibar 저압용 역압력조절기 최고의 장점은 악성 화학물질, 증기, 심지어 2상유동과도 함께 작업할 수 있다는 것M4100는 저압 환경에서

저압용 압력조절기의 적용:

안전판 파열 보호: 안전상의 이유로 안전판이 파열하게 되면 시스템이 일시적으로 중단됩니다. Equilibar 제품의 정밀한 역압력 조절 기능을 사용하면 압력 스파이크로 인해 발생하는 안전판 파열을 방지할 수 있습니다.

압출 금형: Equilibar 저압용 압력조절기는 금형물이 식는 동안에도 내부의 압력을 정확하게 잡아주어, 금형물의 외형과 지름을 정교하게 유지합니다.

탱크블랭키팅 또는 탱크패딩: Equilibar 제품은 다양한 유량 범위 내에서 압력을 정확하게 유지해줍니다. 저유동률에서 정확한 압력을 유지하면서도 갑작스럽게 치솟는 고유동률까지 제어할 수 있는 예비 수용력을 보유하고 있습니다.

Equilibar社の技術者に直接ご連絡ください。

Equilibar社は、お客様のお問い合わせを歓迎致します。当社の技術者の一人が、お客様のお申し込みの詳細を注意深く、即座にレビューし、お客様の技術的要件を満たす、適切なEquilibarレギュレータを特定します。当社の目標は、お客様が翌朝には返事を得られるように、当日の営業日内にフィードバックを提供することです。inquiry@equilibar.comまで当社へ電子メールをお送りになるか、以下の短いフォームをご利用ください。

역압력조절기 및 진공제어밸브

역압력조절기

진공조절기와 진공-제어밸브

Equilibar 저압용 압력조절기

저압력 초고유동률용 HV 역압력조절기

HV 압력조절기는 고유동률에서 역압력을 1기압 근사치로 유지합니다.







극미압용 압력조절기

LPR2는 저압력을 매우 정밀하게 조절할 수 있습니다.





극미압 역압력조절기

Q 시리즈 전자압력조절기의 특징은높은 정확도를 자랑하는압력센서입니다.





 극미압 전자조절기

Q 시리즈 파일럿을 통해 전자 역압력조절기를
생성할 수 있습니다.
